食品廠蒸汽流量計廈門融創:配得上新時期的優秀流量計由京儀股份為您整理，歡迎閱讀了解。

融創自動化RCVF系列蒸汽流量計常用于測量飽和蒸汽、過熱蒸汽、空氣、氫氣、氧氣、氮氣、氯氣、氨氣、氬氣、乙炔、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、氣體、半水煤氣、焦?fàn)t煤氣、一氧化碳、二氧化碳等。中速和高速時(約5m-60m/s) 氣體。

一、食品廠蒸汽流量計產品概述:

RCVF系列蒸汽流量計是一種應用卡門渦街原理的流量計蒸汽，用于測量液體、氣體和蒸汽的流量。它還可以測量含有微小顆粒和雜質的濁度液體。廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。

二、食品廠蒸汽流量計工作原理:

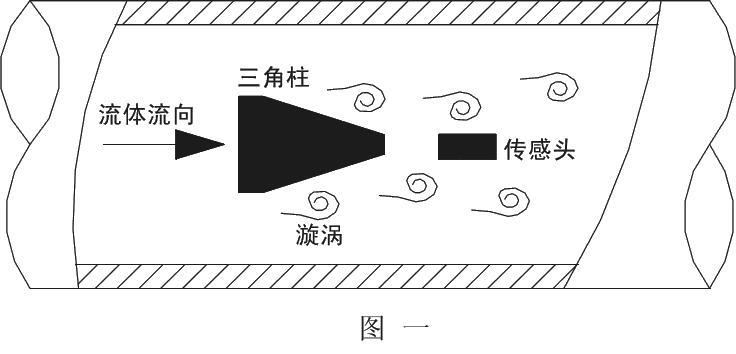

RCVF系列蒸汽流量計測量蒸汽，氣體和低粘度液體流動的基礎上卡門和斯特凡羅哈爾的理論渦流產生和渦流和流動之間的關系。如圖1所示，三角形柱體或渦流發生器垂直插入表面體。當介質在表面體中流動時，三角形柱體后面交替產生方向相反的規則卡門渦，渦的分離頻率f與介質的流速v成正比。通過檢測通過傳感器頭的渦流數量，可以計算流體流速，然后可以根據表面體的口徑計算被測介質的體積流速。

計算公式如下:

F = ST * V/MD.................公式1

Q = 3600 * F/K ……...................公式2

M = Q * ρ ……................公式3

其中:

流體流經蒸汽產生的渦流頻率流量計三角柱(單位:赫茲)

圣…斯特恩羅哈爾常數(無量綱)

V …管道中流體的平均流速(單位:米/秒)

M …三角柱兩側弧形流通面積與測量管道截面積之比(單位:無量綱)

D......渦街流量計表面三角形柱的寬度(單位:米)

D......渦街流量計內表面直徑(單位:米)

Q …瞬時體積流量(單位:m3/h)

k的儀器系數......渦街流量計(單位:脈沖數/立方米)

瞬時質量流量(單位:千克/小時)

ρ...流體密度(單位:kg/ m3)

注:不同口徑的蒸汽流量計，儀表系數K值不同，其具體值通過流量校準裝置的實際校準獲得。即在工作條件下，一立方米流體傳感器輸出的脈沖數。

三、食品廠蒸汽流量計技術參數:

測量介質:液體、氣體(包括天然氣)、蒸汽(飽和蒸汽、過熱蒸汽)

標稱尺寸:

RCVF管道類型:DN10-DN500

RCVF/我插入:DN200-DN2000

準確度等級:

RCVF管道類型:1.0、1.5 (0.5、0.2協議供貨)

RCVF/我插件類型:2.5級(1.5級，1.0級協議供應)

流量范圍:見下表2、3、4、5、6和7

數字過濾智能蒸汽流量計流量范圍:液體(0.30米/秒...10 m/s)，氣體，蒸汽(3.0 m/s...90米/秒)

標稱壓力:

RCVF法拉卡型管道安裝:DN10-DN500(首選壓力等級為2.5兆帕)

RCVF管道法蘭連接:DN10-DN80(首選壓力等級PN2.5MPa兆帕)

DN100-DN200(首選壓力等級PN1.6兆帕)

DN250-DN500(首選壓力等級為PN1.0MPa)

RCVF/I插入式連接法蘭:DN200-DN2000(首選壓力等級為PN1.6MPa兆帕)

注:卡裝渦街使用制造商專門制造的特殊法蘭。出廠時，配套法蘭已包括在內(法蘭連接的渦街法蘭符合國家標準GB/T 9112000)。首選壓力水平是工廠默認壓力水平。其他壓力等級或其他法蘭標準可通過協議提供。

中溫:

RCVF管道類型:-40℃-+160℃-+40℃-+280℃-+40℃-+350℃-+40℃-+420℃

RCVF/我插件公式:-40℃-+160℃ -40℃-+200℃

環境條件:

環境溫度:-20℃-+60℃(普通類型)；-20℃-+40℃(防爆型)

相對濕度:5%-95%相對濕度

大氣壓力:86千帕-106千帕

電氣接口:M20*1.5內螺紋(其他類型的連接器可協議供貨)

防護等級:IP65(IP67和IP68可通過協議提供)

防爆等級:本質安全型ExiaⅱCT4；exibⅱCT4；防爆ExdⅱCT6

表體材料:不銹鋼(協議提供的其他材料)

壓力損失:△P≤1.2ρ工人V2(△P單位為帕，ρ工人單位為千克/立方米，v單位為米/秒)

校準方法:當公司流量計出廠校準時，采用流量計下游側取壓方法

四、食品廠蒸汽流量計安裝指南:

安裝地點和環境的選擇

1.盡量避開強功率設備、高頻變頻設備和強功率開關設備；

2.盡量避免高溫?zé)嵩春洼椛錈嵩吹挠绊懀皇彝獍惭b應采取遮陽和防雨措施；

3.盡量避開振動場所和強腐蝕環境等。同時，應考慮安裝和維護的便利性。

安裝位置選擇

1.盡量避免在安裝位置選擇振動大的管道。否則，必須采取減振措施并安裝減振接頭。

2.流量計可水平、垂直和傾斜安裝。當測量液體時，必須確保流體從低到高流動；當測量值氣體時，流向不受限制；當測量蒸汽或高溫氣體時，表面支柱應盡可能與垂直方向成45度角安裝。

接地要求

流量計儀表本體在安裝過程中應可靠接地。如果現場管道不具備接地條件，應在儀表外殼的接地端單獨連接一根可靠的接地線。

直管段的要求

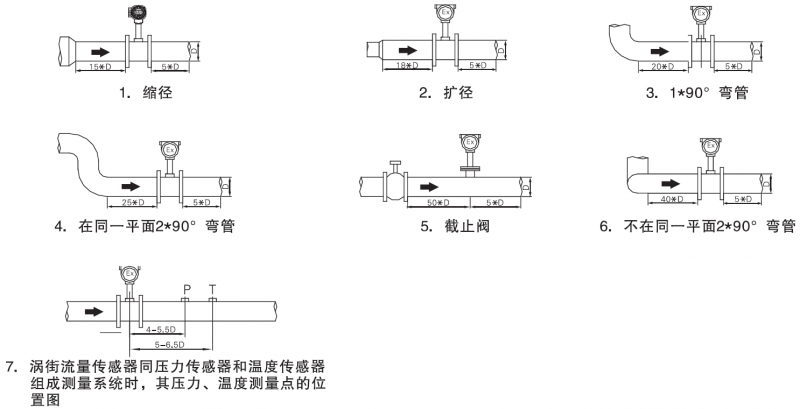

為了準確測量，流量計上游和下游必須有足夠的直管段，上游不應有影響流體流速分布的部件。下圖顯示了各種管道條件下流量計前后直管段的要求。

RCVF渦街流量計安裝直管段尺寸圖

五、融創RCVF食品廠蒸汽流量計現場典型應用案例共享:

本月中旬，該公司接到一個客戶的電話，詢問鍋爐蒸汽流量計的情況。了解情況后，我們得知客戶是一家食品廠。我們都知道食品廠的蒸汽消耗量很大。生產過程的許多環節都需要蒸汽，如蒸餾、提取、殺菌、熟化、熱水、烹飪、干燥、烘烤、清洗等。煤氣消耗量很大。目前，許多工業園區實行集中供熱，統一從熱電廠購買蒸汽。和解的基礎是大約300元的餐費。一些工業園區不實行集中供熱，一些食品廠自己購買鍋爐，自己燃燒蒸汽，自給自足。在提倡共享經濟的時候，這種做法是非常不必要的，而且很容易造成閑置折舊和浪費。另一種是找一家鍋爐公司來承包，這也是一種常見的合作方式。這家食品廠采用這種形式。新建分廠鍋爐房由鍋爐公司以合同能源管理形式外包，公司與鍋爐公司根據節能效率進行貿易結算。我們有很多像融創這樣的合作用戶，碰巧在客戶所在的工業園區有兩個融創的合作單位。融創銷售人員給客戶發了一些現場照片，并做了詳細的報價。經過溝通，合作協議順利簽署。下圖為我公司員工在客戶現場調試期間拍攝的照片，供大家欣賞:

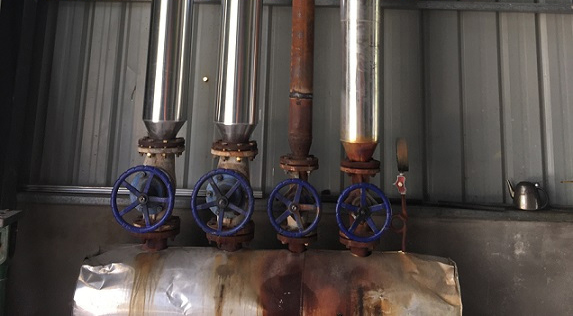

現場蒸汽鋼瓶

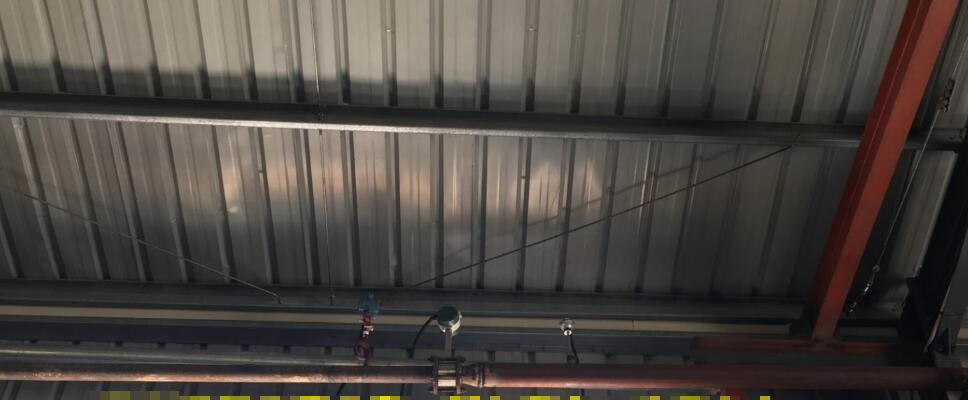

融創RCVF蒸汽流量計安裝在管道上

安裝在管道另一側的熔化蒸汽流量計

第四回RCVF現場蒸汽流量計

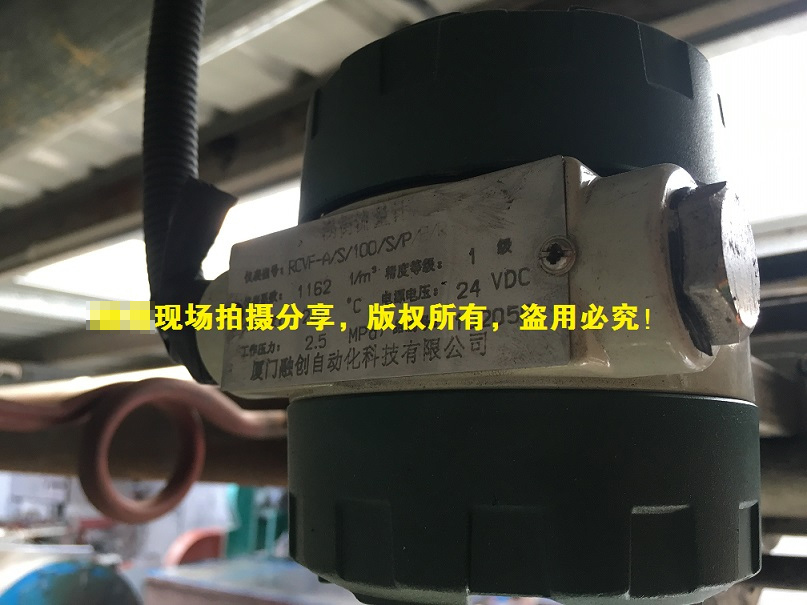

太陽蒸汽流量計特寫鏡頭

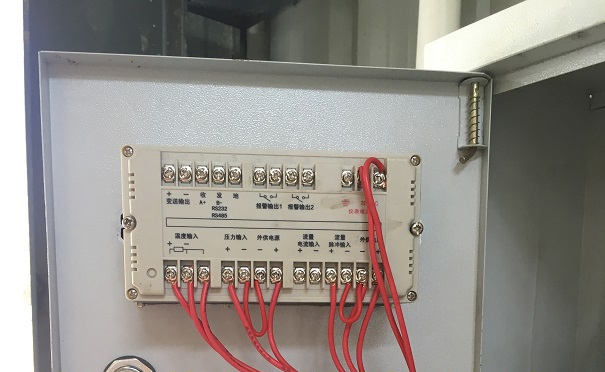

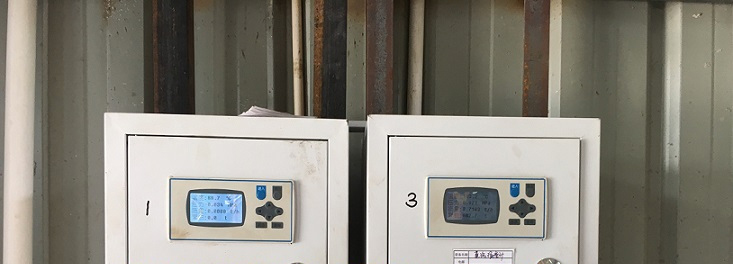

裝有流量積算儀的儀表箱固定在現場。

自動化技術有限公司是一家專業研發、生產和銷售蒸汽流量計、導熱油熱量表、電磁學流量計、開放通道流量計的專業制造商，是國內中高端品牌流量計的源頭制造商。憑借卓越的品質、良好的品牌效應、完善的售后保障和獨到的案例營銷模式，贏得了廣大用戶的青睞和好評。歡迎訪問xmrongchuang renenghao網站，或關注我們的微信公眾號“流量表”，查看更多現場案例圖片和視頻。

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是食品廠蒸汽流量計廈門融創:配得上新時期的優秀流量計全文內容。
